Conception des solutions

Conception & modélisation

Modéliser et assembler des pièces en 3D

SolidWorks
3e

Compétences

Domaine

Conception des solutions

Travail à faire

①   Réaliser le croquis du robot et des pièces qui le composent
②   Réfléchir sur le procédé à mettre en place pour obtenir les pièces
③   Réaliser la modélisation 3D des pièces du robot, il est possible de modifier le fichier du robot test disponible en ficheir 3D (une librairie de pièces 3D est également disponible)
④   Assembler virtuellement les différentes pièces afin d'obtenir le robot virtuel
⑤   Valider l'assemblage final

J'ai réussi mon travail si…

✔   J'ai modélisé les pièces propres à mes solutions techniques
✔   J'ai anticipé sur la forme de la pièce en vue du procédé utilisé pour l'obtenir
✔   J'ai su utiliser une bibliothèque ou librairie de composants
✔   Je sais assembler des composants 3D entre eux
✔   Je sais valider une solution par modélisation

Ressources — Bibliothèque SolidWorks

Cliquez sur un composant pour télécharger le fichier .SLDPRT correspondant.

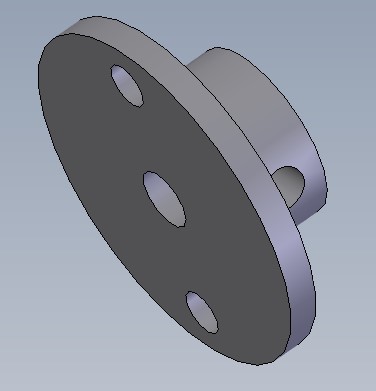

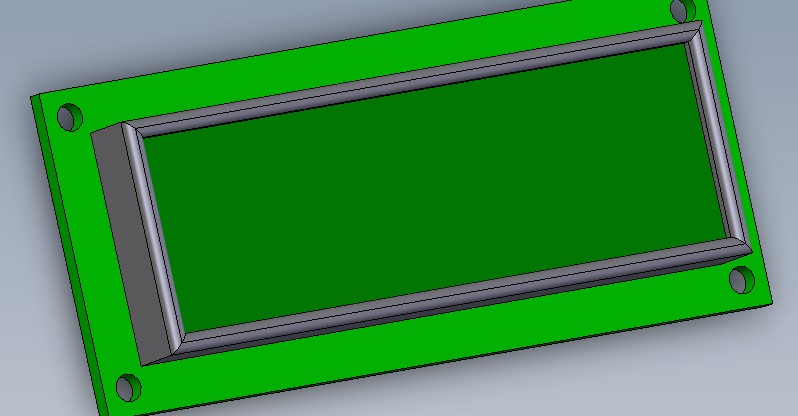

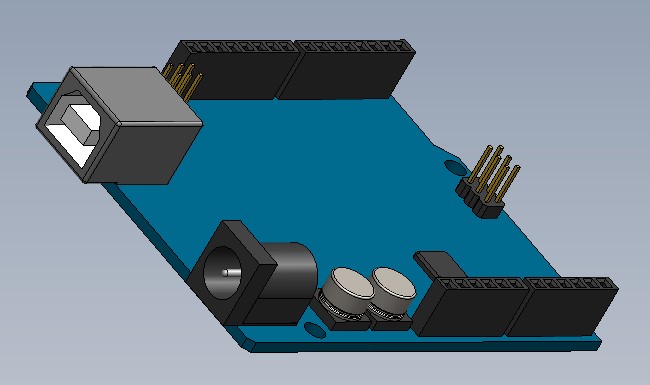

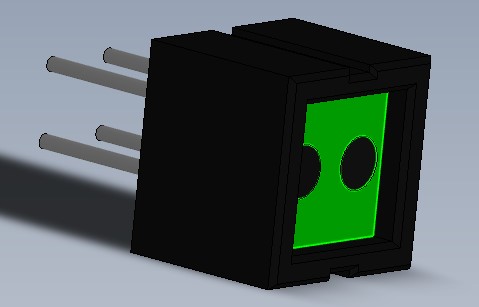

Interface Arduino Afficheur Bague d'arrêt Capteur CNY70

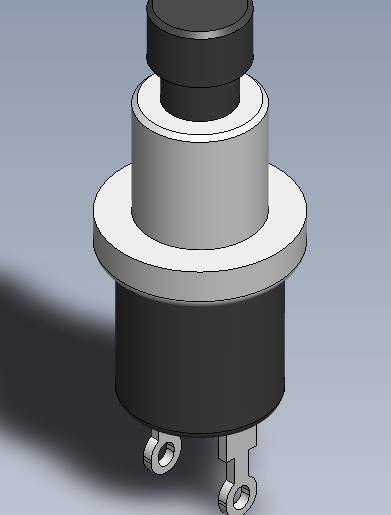

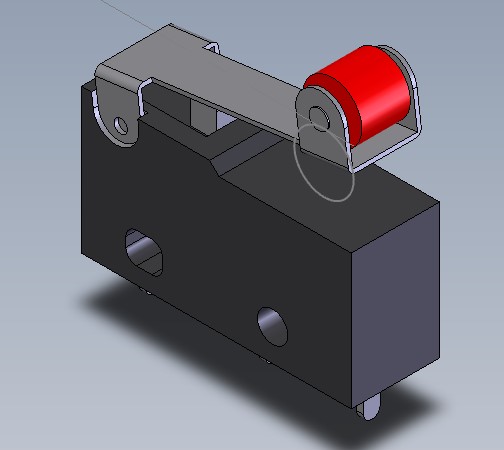

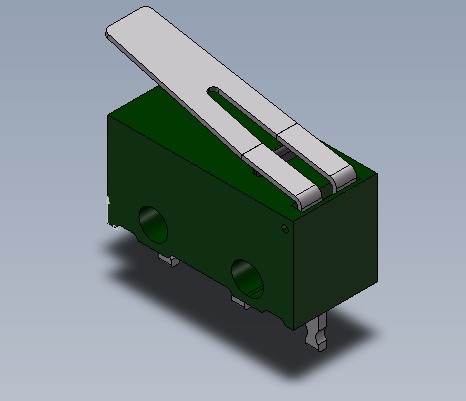

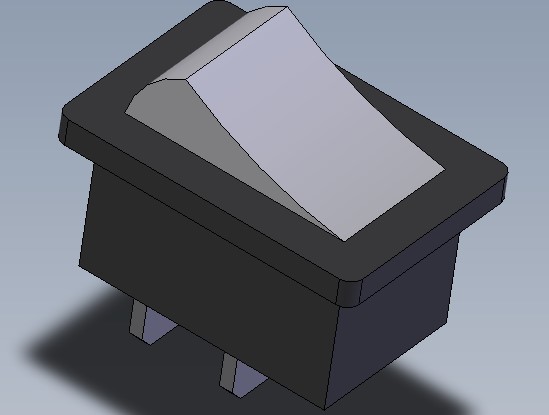

Fin de course roulette Fin de course Interrupteur bascule Interrupteur mini

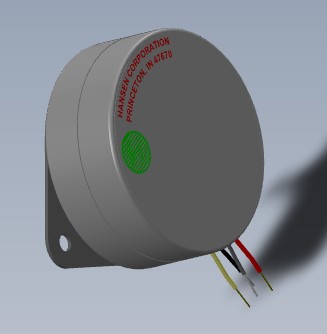

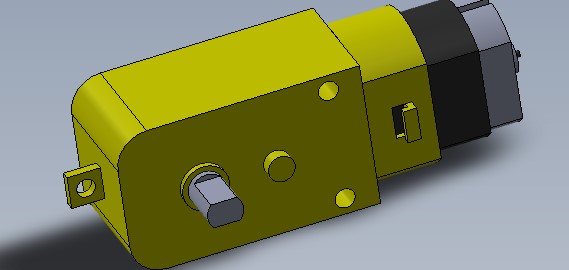

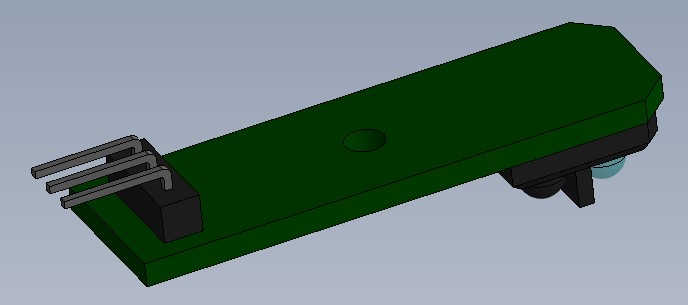

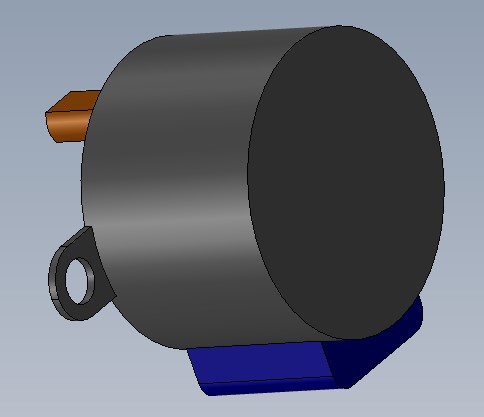

Capteur de ligne Moteur PAP Arduino Moteur pas à pas Motoréducteur

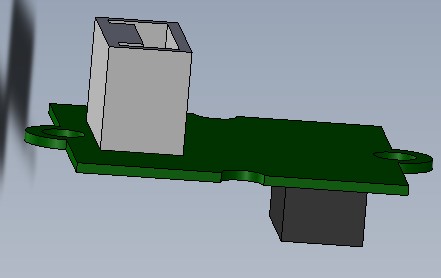

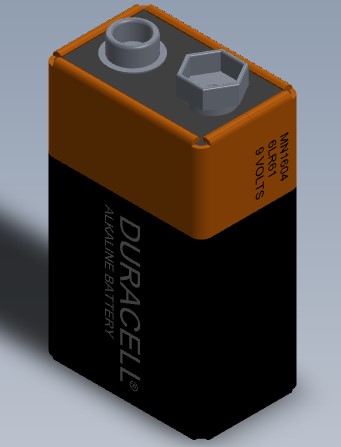

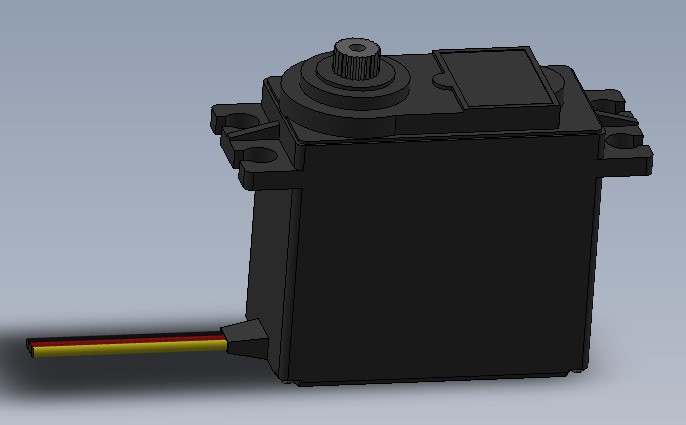

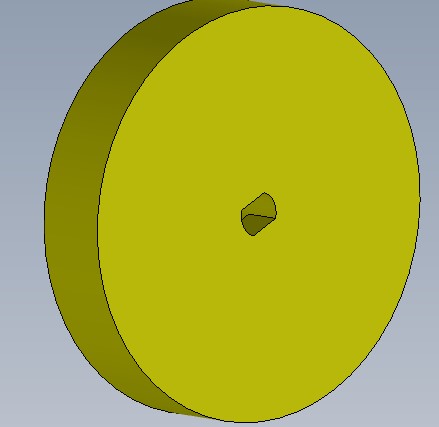

Pile 9V Roue 50mm Servomoteur Suiveur de ligne

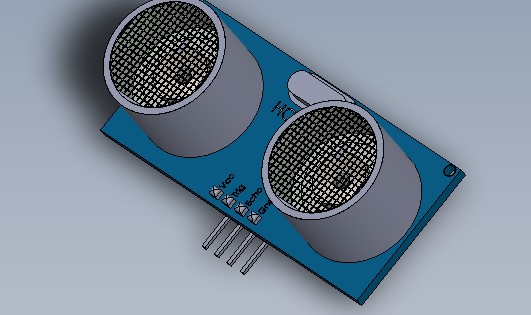

Capteur ultrason

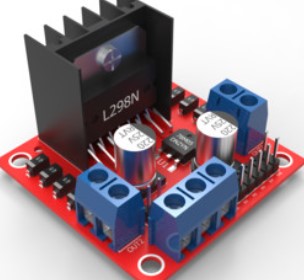

l298n.jpg Module L298N

Aide Solidworks

Fiches de connaissance

📘   Chaîne d'information
⚡   Chaîne d'énergie
