Compétences :

• Lire, utiliser et produire des représentations numériques d’objets. (Activité 1)
• Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d’utilisation des outils mis à disposition. (Activité 3)

Modélisation et impression 3D

Fiche travail (pour les absents)

A- MODELISATION

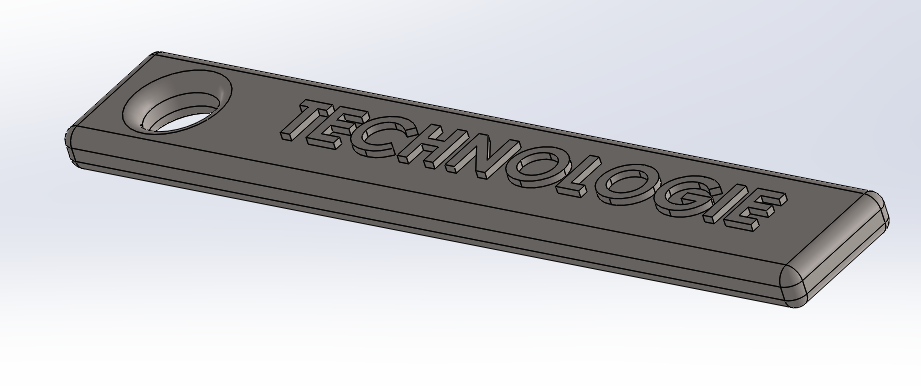

Exemple : Porte-clés "TECHNOLOGIE"

• Modéliser le porte-clés "TECHNOLOGIE ou autre inscription (nom........)"  sur le logiciel Solidworks

Dimensions de la pièce :

ep = 3mm     L = 60mm     l = 20mm   Les lettres dépassent de 1,5 mm et le diamètre du trou est de 7,5mm

• Enregistrer la mise en plan de celle-ci avec une vue 3D
• Enregistrer votre fichier au format STL ( attention ! le fichier s'enregistre à partir de votre modélisation "sdlpart" )

B-IMPRESSION 3D

Le principe de l'impression 3D

1) Création du fichier STL nécessaire au logiciel d'impression avec le logiciel Solidworks

2) Création du fichier (Gcode) nécessaire à l'impression avec le logiciel Ultimaker Cura

ATTENTION : LA MACHINE PEUT ETRE DIFFERENTE ( Marque, Modèle....) Renseignez vous avant, quelle machine vous allez utiliser ?

Les imprimantes 3D  sont  connectées au réseau, il faut donc utiliser le lien de la machine et uploader le fichier Gcode.



Réaliser son fichier Gcode	Valeurs de base pour l'impression 3D ( en générale)
	Modèle Imprimante 3D :FLSUN V400 Matériau PLA Remplissage 30% Hauteur de couche 0,2 Pas de support Adhérence ( Bordure ) Température plateau 60° Température d'impression 210 °

J'ai modélisé mon porte clef, créer mon fichier STL, créer mon fichier d'impression et imprimer mon objet

Ma fiche synthèse est complétée et enregistré dans mon drive
