Chercher les particularités structurelles de ponts
Séquence 02
Particularités structurelles et croquis de structure
Problématique
"Comment les éléments d'un pont sont-ils organisés pour supporter les charges et franchir un obstacle ?"
Étude des formes de tabliers, des types d'appuis et des liaisons.
Consignes de travail
Pour chaque ouvrage ci-dessous :
1. Réalisez un croquis de structure sur votre cahier.
2. Utilisez le lexique pour légender précisément les parties du pont.
3. Notez le matériau principal utilisé.
1. Réalisez un croquis de structure sur votre cahier.
2. Utilisez le lexique pour légender précisément les parties du pont.
3. Notez le matériau principal utilisé.
Pont de Tréguier
Keppel Bay Bridge

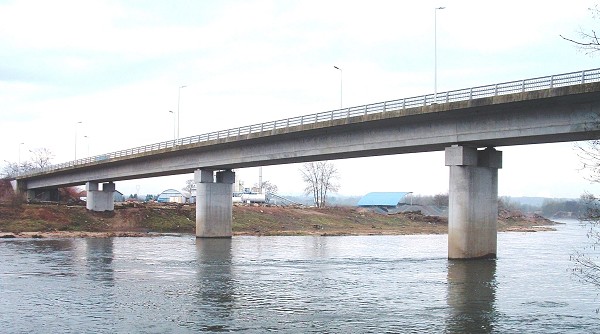

Viaduc de la Scie

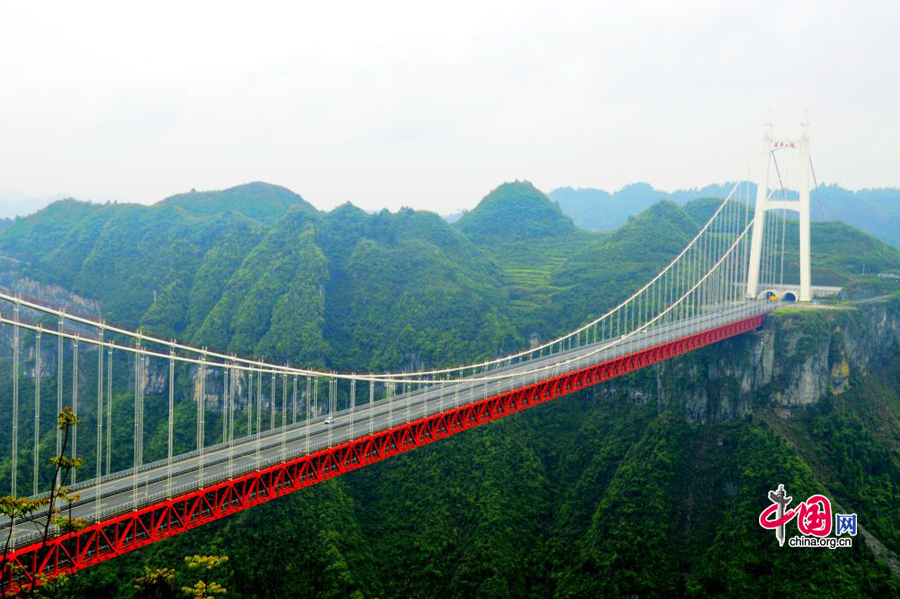

Pont d'AzaiAide au croquis : Vocabulaire technique
Arc : Structure porteuse courbée.
Dalle : Plaque horizontale rigide.
Hauban : Câble de soutien oblique.
Pile : Appui vertical intermédiaire.
Portée : Distance entre deux appuis.
Poutre : Élément porteur horizontal long.
Pylône : Support vertical des câbles.
Tablier : Plateforme recevant le trafic.
Câbles porteurs : Suspension principale.
Crédits photos : Structurae (A. Mortini, J. Mossot, P. Wahlin).
J'ai réussi si...
- 🤝 Collaboration avec mon binôme
- ✏️ Croquis de structure clairs
- 🏷️ Vocabulaire technique exact
Compétences visées (Programme 2025)
THÈME 2Structure : Identifier l'organisation des constituants d'un objet technique.
THÈME 2Modélisation : Traduire une structure par un croquis ou un schéma simplifié.
THÈME 2Matériaux : Repérer les familles de matériaux et leurs rôles structurels.
CPSCoopération : Développer le travail collaboratif et l'entraide en équipe.
