Expérimentation

Problématique

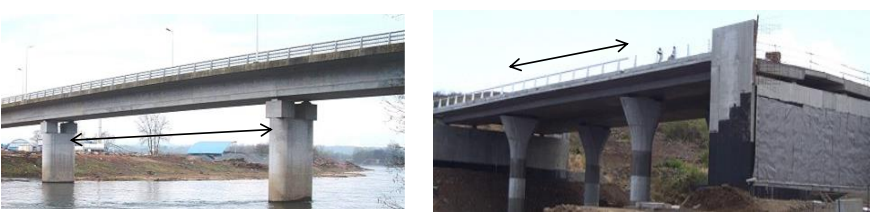

"Pourquoi un pont poutre a-t-il une plus grande portée qu'un pont dalle ?"

Étude de l'influence de l'épaisseur du tablier sur sa résistance à la déformation (flexion).

A. Expérimentation

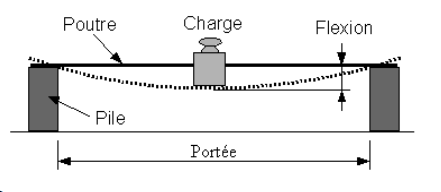

Protocole :
1. Notez sur votre cahier : Tablier fin = DALLE
2. Positionner le tablier sur ses appuis, sans charge. Noter la flexion.
3. Mettre une charge au milieu du tablier. Noter la flexion.
4. Mettre la deuxième charge au milieu. Noter la flexion.
Recommencer avec le Tablier moyen puis le Tablier épais (= POUTRE).

Flexion observée	Tablier Fin (Dalle)	Tablier Moyen	Tablier Épais (Poutre)
Sans charge
Avec 1 charge
Avec 2 charges

B. Conclusion (4 à 6 lignes)

• De quoi dépend la flexion d'une poutre ?
• Un tablier de pont doit-il fléchir ?
• Pourquoi un pont poutre a-t-il une plus grande portée qu'un pont dalle ?

C. Analyse des contraintes (Rupture)

Lorsqu'une poutre plie, la matière subit deux forces opposées :

Compression en haut (les fibres se resserrent).

Traction en bas (les fibres s'étirent).

💡 À votre avis, si le pont casse, la fissure commence-t-elle par le haut ou par le bas ? Justifiez.

D. Défi : Réduire la flexion du tablier fin

Trouvez deux solutions différentes en utilisant les éléments d'expérimentation (la plaque doit rester fine). Faites le croquis et indiquez les particularités de chaque solution.

QUIZ

Question 1/5

Plus un tablier est épais (hauteur de la poutre), plus la flexion est :

Compétences visées (Programme 2025)

THÈME 2Expérimentation : Réaliser des essais ou des mesures pour valider une solution.

THÈME 2Fonctionnement : Identifier l’influence des formes et des dimensions sur la rigidité.

THÈME 3Innovation : Imaginer des solutions techniques pour réduire une déformation.

CPSRigueur : Retranscrire fidèlement des résultats d'observation.
